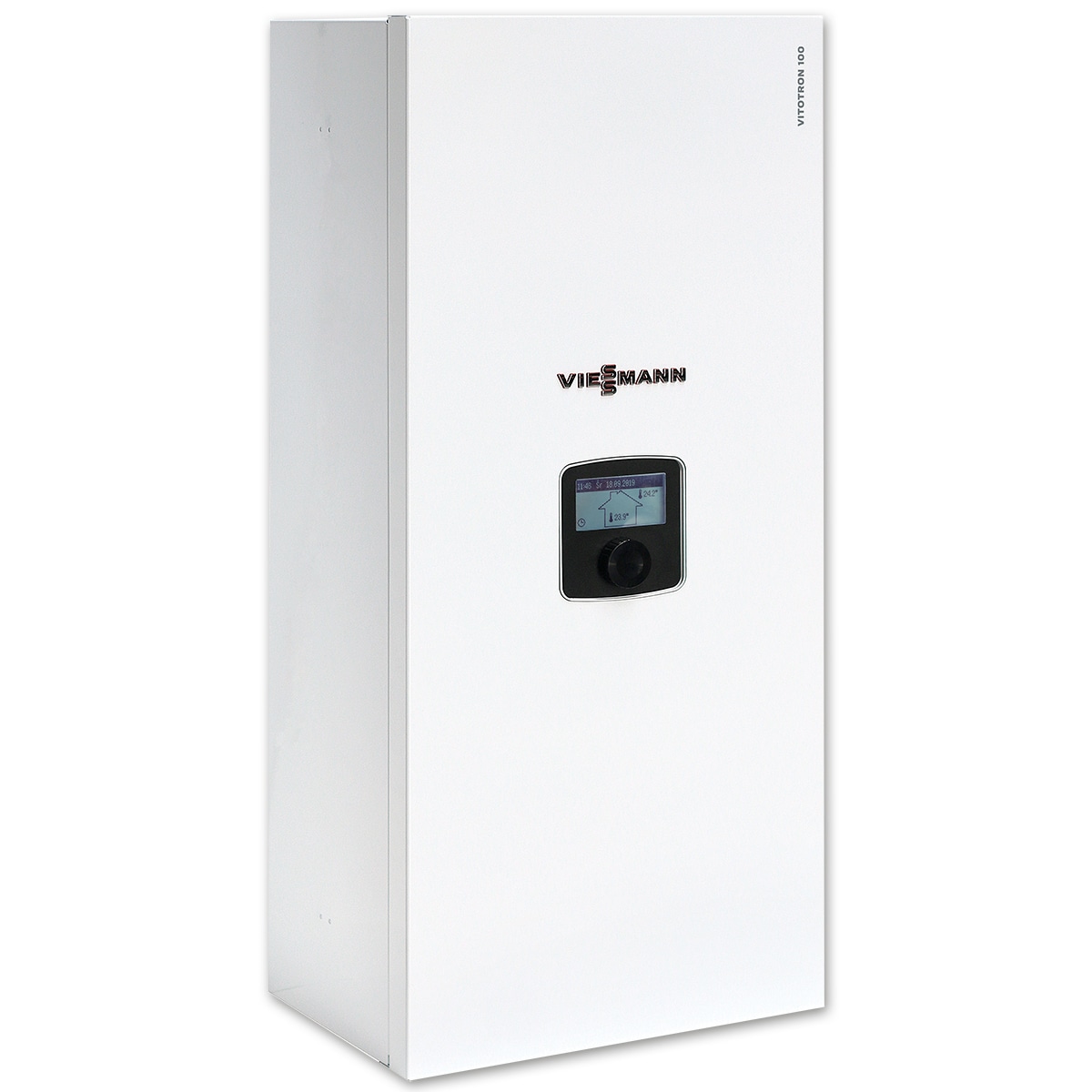

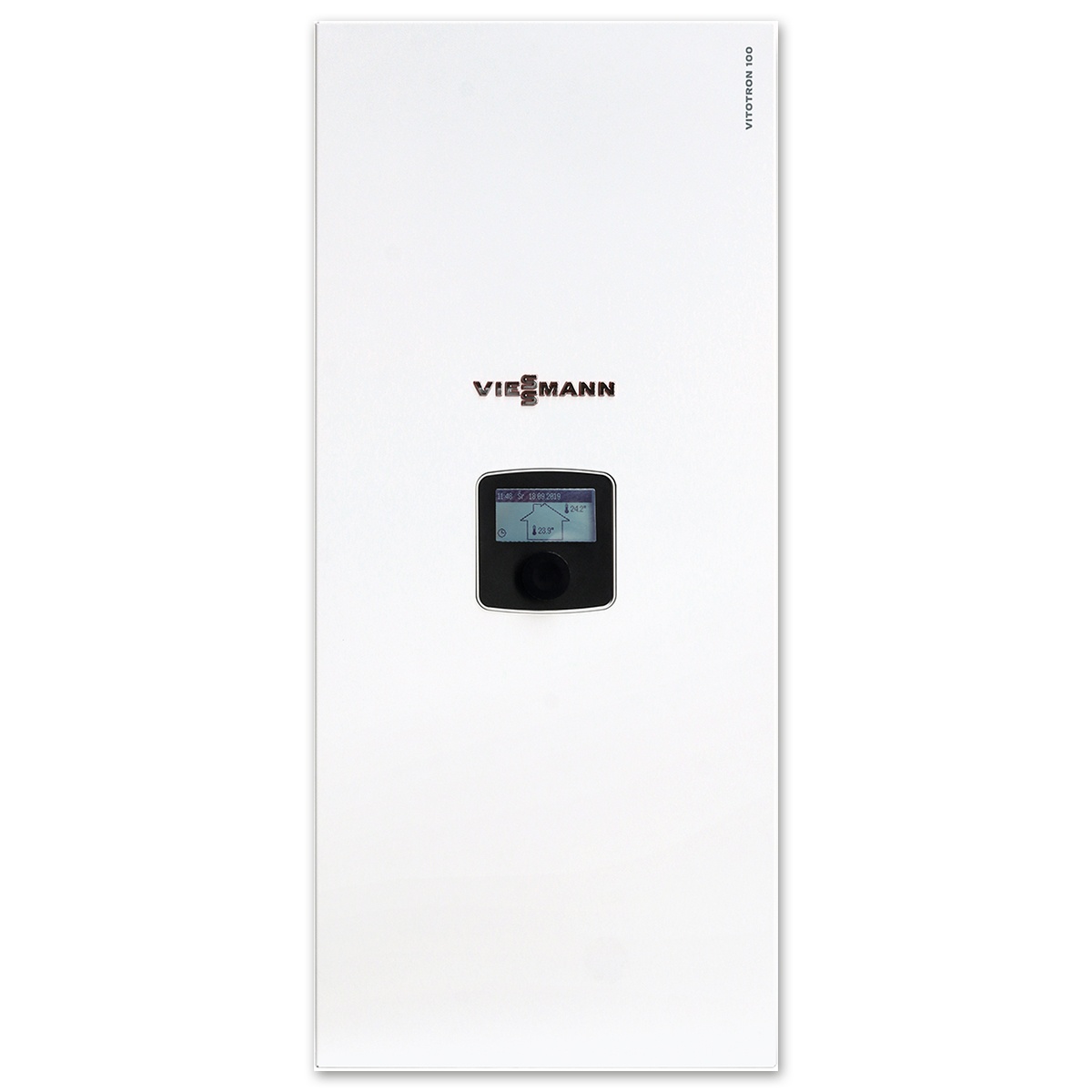

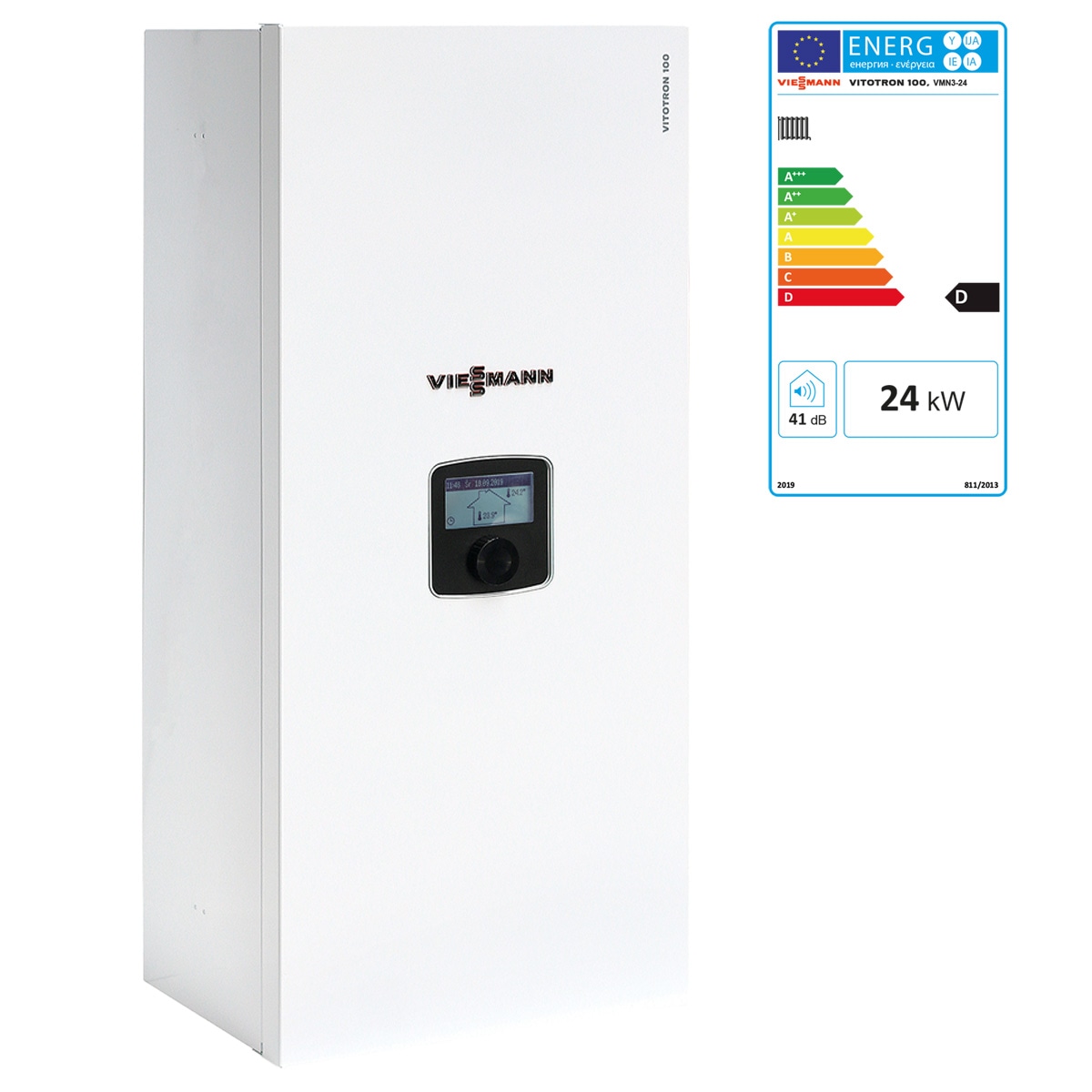

Viessmann Vitotron 100 Stromheizung VMN3-24 zur Raumbeheizung Z020844
inkl. MwSt.
Paketversand (DE)
Versandkostenfreie Lieferung (DE)
Lieferzeit 1-5 Tage**
- Artikel-Nr.: 10020725
- Herstellernummer: Z020844
Produktinformationen "Viessmann Vitotron 100 Stromheizung VMN3-24 zur Raumbeheizung Z020844"
Lieferumfang:
- 1 x Viessmann Vitotron VMN3-24 elektrischer Umlaufwassererhitzer
- 1 x Viessmann Technische Unterlagen Vitotron 100 VLN3/VMN3 8/24kW
Hinweis:
- Für den Betrieb dieses Gerätes mit 400 Volt Nennspannung bedarf es eines Drei-Phasen-Wechselstromanschlusses (Starkstrom). Gemäß TAB 2007 ist vor der Installation dieses Gerätes eine Zustimmung des jeweiligen Netzbetreibers einzuholen. Dieses Gerät darf nur durch den jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden.
Beschreibung:

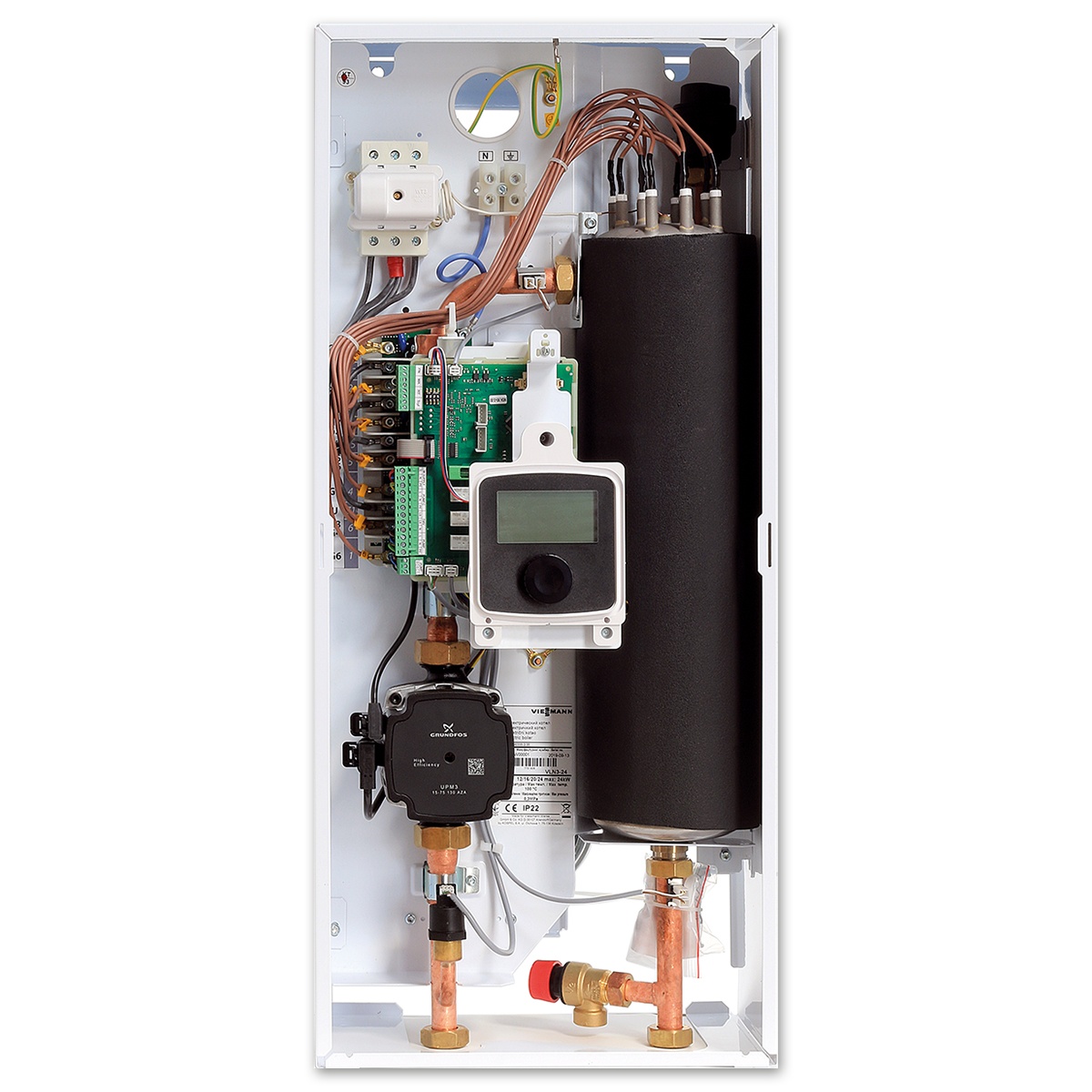

- elektrischer Heizkessel zur Raumbeheizung
- mit witterungsgeführter oder manuell eingestellter Regelung
- realer Elektrischer Wirkungsgrad: 99,4 %
- geschlossenes Hydrauliksystem mit je einem Anschluss für Heizungsvorlauf und -rücklauf

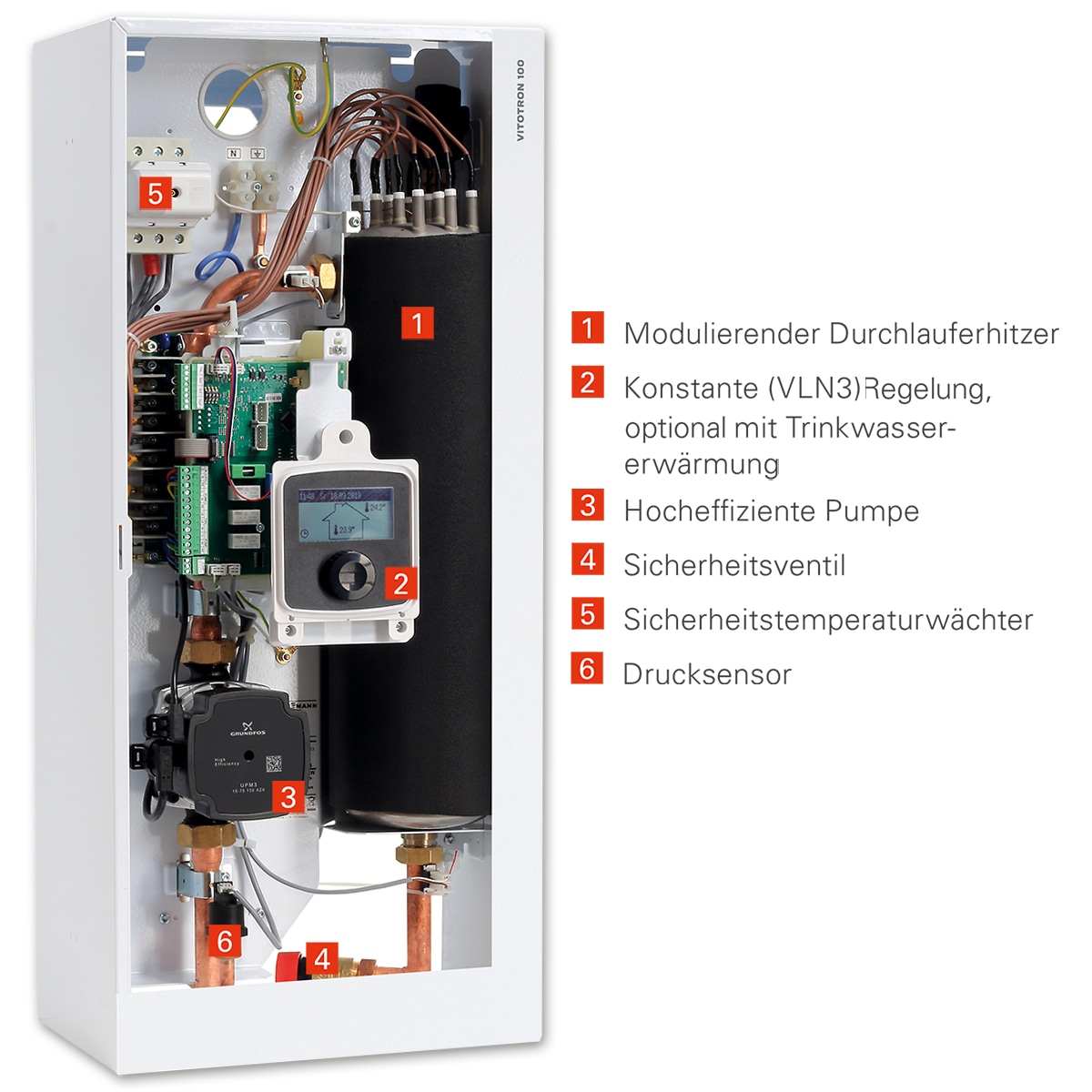

- integrierte und PWM Hocheffizienz-Umwälzpumpe
- integriertes 5 Liter Membran-Ausdehnungsgefäß
- integriertes Sicherheitsventil
- Anschlussmöglichkeit für bis zu 8 Heizkreisen mit Mischer (Zubehöre hierfür erforderlich)
- Ausgang 230 Volt mit integrierter Schaltuhr für die Trinkwasserzirkulationspumpe
- Warmwasserbereitung über integrierte Regelung
- Programmierung der thermischen Trinkwasserdesinfektion
- einfach gehaltene Regelungsbedienung
- hydraulische Anschlüsse unterhalb des Gerätes
- Nennleistung bei Montage einstellbar: 12, 16, 20 oder 24 kW
- automatische Modulierung der Heizleistung nach entsprechendem Wärmebedarf
- 24-Stunden- und 7-Tage-Zyklen: Programmierung der Temperaturen in den beheizten Bereichen mit dem Regelgerät
- integrierte Frostschutzfunktion
Technische Daten:
| Netzanschluss | ||||||||||
| Nennspannung | 400 V 3N~ | |||||||||
| Nennleistung | kW | 12 | 16 | 20 | 24 | |||||
| Nennstrom | A | 3x17,4 | 3 x 23,1 | 3 x 28,8 | 3x34,6 | |||||
| Querschnitt der Netzanschlussleitung | Min. | mm² | 5 x 2,5 | 5 x 4 | 5 x 6 | |||||
| Max. | mm² | 5 x 16 | ||||||||
| Heizkreismodul | ||||||||||
| Versorgung | 230 V~ / 50 Hz / max. 170 VA | |||||||||
| Nennstrom | A | 1,0 | ||||||||
| Temperaturbereich im Heizkreis | Radiatorenheizung | °C | 20 - 80 | |||||||
| Fußbodenheizung | °C | 20 - 55 | ||||||||
| Ausgänge | ||||||||||
| Pumpe | 230 V~ / 50 Hz / max. 150 VA | |||||||||
| Stellmotor Ventil | 230 V~ / 50 Hz / max. 20 VA | |||||||||
| Eingänge | ||||||||||
| BUS (Rechner) | RS 485 | |||||||||
| Temperatursensor Ventilauslass | NTC 10K (KOSPEL WE-019/01) | |||||||||
| MA Master-Gerät | Potenzialfreier Eingang | |||||||||
| Bestimmung der Energieeffizienzklasse (ErP-Label) | ||||||||||
| Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse | D | |||||||||
| Nennwärmeleistung | kW | 24 | ||||||||
| Jahreszeitbedingte Raumheizungs-Energieeffizienz | % | 33 | ||||||||
| Jährlicher Energieverbrauch | kWh | 53556 | ||||||||
| Schallleistungspegel | dB | 41 | ||||||||
| Allgemeine Daten | ||||||||||
| Zulässiger Betriebsdruck | Max. | MPa | 0,3 | |||||||
| bar | 3 | |||||||||
| Min. | MPa | 0,05 | ||||||||
| bar | 0,5 | |||||||||
| Einstellbereich Temperatur / Vorlauftemperatur | °C | 20 - 85 | ||||||||
| Temperatur | Max. | °C | 100 | |||||||
| Anschlüsse des Umlaufwassererhitzers | Zoll | IG 3/4" | ||||||||
| Inhalt Ausdehnungsgefäß | Liter | 5 | ||||||||
| Anzahl zusätzlicher Heizkreise | Stück | 8 | ||||||||
| Schutzart | IP | 22 | ||||||||

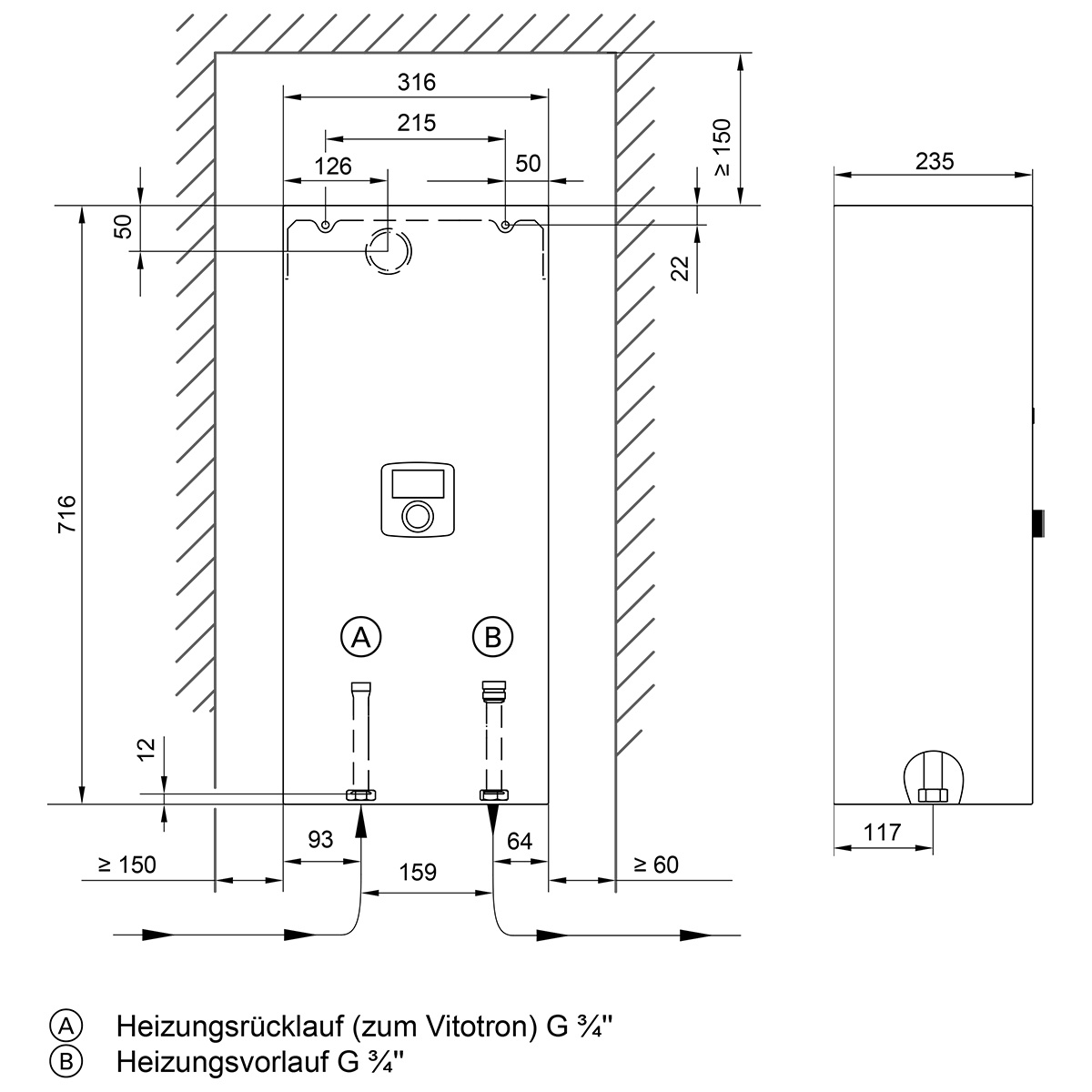

| Abmessungen | Tiefe | mm | 235 | |||||||
| Breite | mm | 316 | ||||||||
| Höhe | mm | 716 | ||||||||
| Gewicht | kg | 21 | ||||||||
| Farbton | Weiß | |||||||||
| Produkttyp | VMN3-24 | |||||||||
| Serie | Vitotron | |||||||||
| Artikel-Nr. Paket | Z020844 | |||||||||
| Hersteller | Viessmann | |||||||||
Herstellerinformationen:
Viessmann Climate Solutions SE
Viessmannstraße 1
35108 Allendorf
Deutschland
E-Mail: info@viessmann.com
Weiterführende Links zu "Viessmann Vitotron 100 Stromheizung VMN3-24 zur Raumbeheizung Z020844"
Verfügbare Downloads:
Allgemeine Sicherheitshinweise: Zur Vermeidung von Personen- und Gesundheitsschäden dürfen Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung nur durch autorisiertes Fachpersonal (Fachbetrieb oder Installateurunternehmen der Heizungs- / Sanitärbranche) erfolgen!
Bestimmungsgemäße Verwendung:
Bitte beachten Sie generell bei Installations- und Montagearbeiten die beigefügten Einbau-, Bedienungs- und Wartungsanleitungen sowie die Produkt- und/oder Systemzulassungen aller Anlagenkomponenten. Beispielsweise ist es bei Wärmeerzeugern regelmäßig der Fall, dass nur für diese Heizung zugelassene Abgasanlagen verwendet werden dürfen. Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der Inspektions- und Wartungsbedingungen, die ebenfalls in den oben genannten Unterlagen enthalten sind.
Elektroheizgeräte und Durchlauferhitzer mit Starkstromanschluss (400 V) dürfen nur durch den jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drehstromanschluss (3~/400 V) und "nicht steckerfertige Geräte" müssen von einem Fachbetrieb installiert werden. Geräte mit einer Nennleistung von mehr als 12 kW bedürfen vor der Erstinstallation der Zustimmung des Netzbetreibers.
Die Installation, Inspektion, Wartung und Reparatur von Gasgeräten sowie Gaseinstellungen selbst dürfen nur von einem Fachhandwerker durchgeführt werden!
Bei der WEEE Nummer handelt es sich um die vergebene Registriernummer, die als Nachweis der im Herstellungsland vorgenommenen Registrierung des Herstellers, der Marke und der elektrischen oder elektronischen Geräteart gilt. Sie dient damit gleichzeitig der Identifizierung des Herstellers.
