Geberit Duofix Vorwandelement UP100 mit Betätigungsplatte Delta51 weiß inkl. Schallschutz
inkl. MwSt.
Paketversand (DE)
Versandkostenfreie Lieferung (DE)
Lieferzeit 1-5 Tage**
- Artikel-Nr.: 10010316
Produktinformationen "Geberit Duofix Vorwandelement UP100 mit Betätigungsplatte Delta51 weiß inkl. Schallschutz"

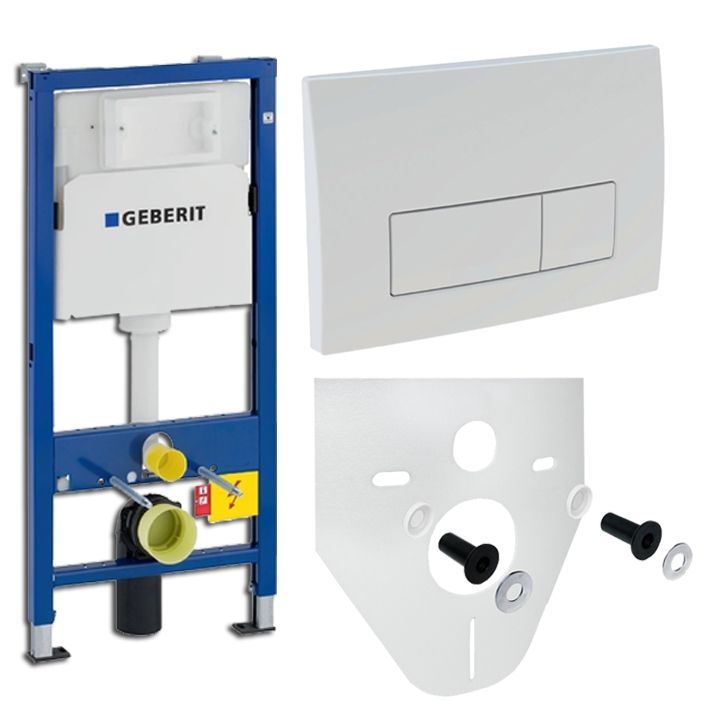

Lieferumfang:
- Geberit Duofix Basic Vorwandelement UP100
- Geberit Delta Betätigungsplatte Delta51
- Befestigungsrahmen
- Schallschutzset

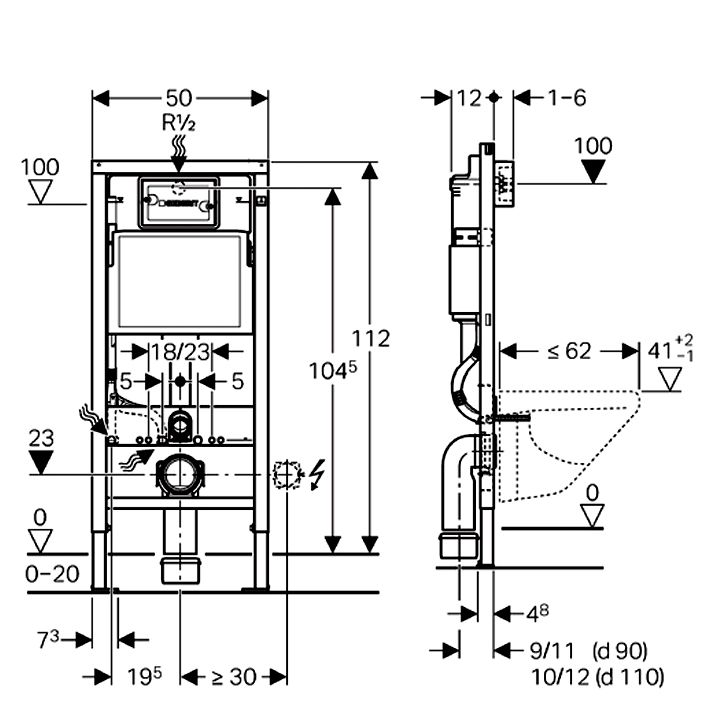

Vorwandelement:
- Eckventil R 1/2 (MeplaFix-fähig) mit Adapterring
- Bauschutz für Serviceöffnung aus Polystyrolschaum
- 2 x Distanzbolzen
- 2 x Wandanker
- Anschlussset für WC Ø 90 mm
- Anschlussbogen 90° aus PE-HD Ø 90 mm
- Übergangsmuffe aus PE-HD Ø 90 / 110 mm
- 2 x Schutzstopfen
- Traverse für Beplankungsauflage
- 2 x Gewindestangen M12
Verwendung:
- für Trockenbau
- zum Einbau in teil- oder raumhohe Vorwandinstallationen
- zum Einbau in raumhohe Installationswände
- für Wand-WCs mit Anschlussmaßen nach DIN EN 33:2011-11
- für Wand-WCs mit Ausladung bis 62 cm
- für 1-Mengen-, 2-Mengen- oder Spül-Stopp-Spülung
- für Fußbodenaufbauten 0 - 20 cm
Eigenschaften:
- selbsttragender Rahmen pulverbeschichtet
- Rahmen oben offen
- Rahmen mit Bohrlöchern Ø 9 mm für Befestigung im Holzständerbau
- Rahmen mit Aufnahmelöchern für Geberit Duofix Wandanker für Elemente mit Rahmen oben offen
- Rahmen vorbereitet für Abstützungen bei WC-Keramiken mit kleiner Auflagefläche
- Fußstützen verzinkt, verstellbar 0 - 20 cm
- Fußplatten aus Kunststoff, Tiefe passend zum Einbau in U-Profile UW 50
- Anschlussbogen werkzeuglos montierbar
- UP-Spülkästen mit Betätigung von vorne, schwitzwassergedämmt
- bei Werkseinstellung sofortiges Nachspülen möglich
- Wasseranschluss hinten oder oben mittig
- Ausgerüstet mit Leerrohr für Wasserzuleitung zum Anschluss von Geberit AquaClean Dusch-WCs
Technische Daten:
- Mindestfließdruck: 50 kPa
- max. Betriebstemperatur Wasser: 25 °C
- Spülmenge Werkseinstellung: 6 und 3 l
- Große Spülmenge Einstellbereich: 4,5 / 6 / 7,5 l
- Kleine Spülmenge Einstellbereich: 3 - 4 l
- Berechnungsdurchfluss: 0,12 l/s
- Artikel-Nr.: 458.103.00.1

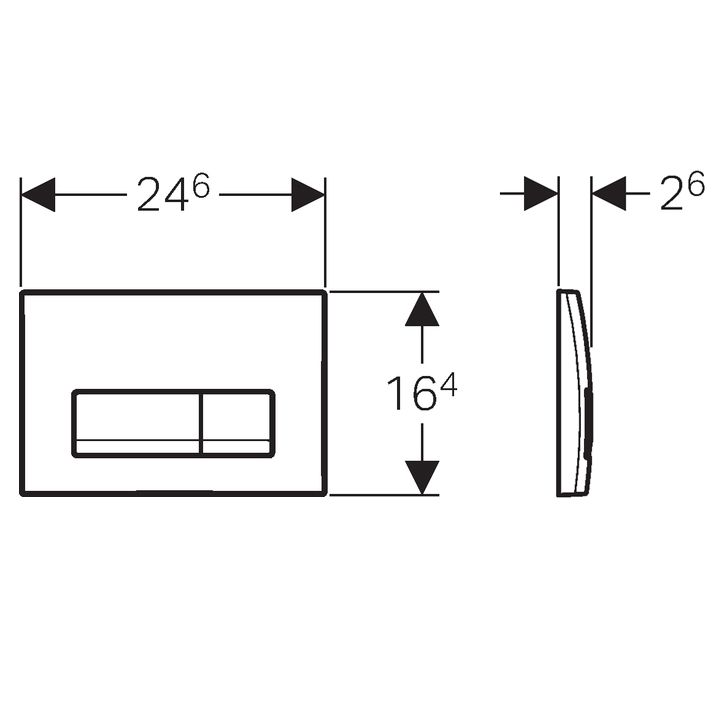

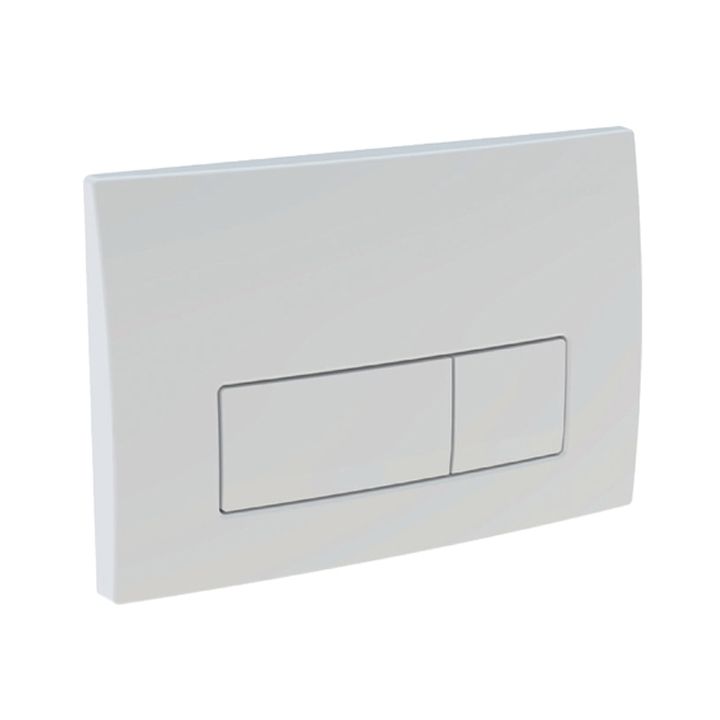

Betätigungsplatte:
- Befestigungsrahmen
- 2x Drückerstangen
Beschreibung:
- zur Spülauslösung bei Geberit Delta UP-Spülkästen
- Betätigung von vorne
- für 2-Mengen-Spülung
- Betätigungskraft: 20 N
- Werkstoff: Kunststoff
- Breite: 246 mm
- Höhe: 164 mm
- Tiefe: 16 mm
- Farbton: weiß-alpin
- Artikel-Nr.: 115.105.11.1

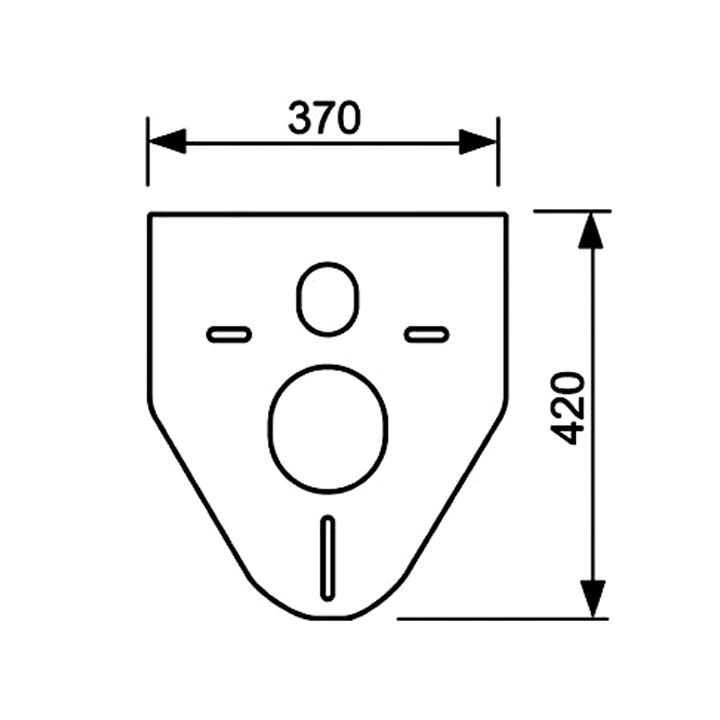

Schallschutzset:
- für den Einbau zwischen Wand und WC bzw. Bidet
- Stärke: 4 mm
- Breite: 370 mm
- Höhe: 420 mm
- PE-Schaum
- feuchtigkeitsunempfindlich
- silikonverträglich
- inkl. Montagezubehör (Schalldämmtüllen, Schalldämmringe und Unterlegscheiben)
Herstellerinformationen:
Geberit Vertriebs GmbH
Theuerbachstraße 1
88630 Pfullendorf
Deutschland
E-Mail: sales.de@geberit.com
