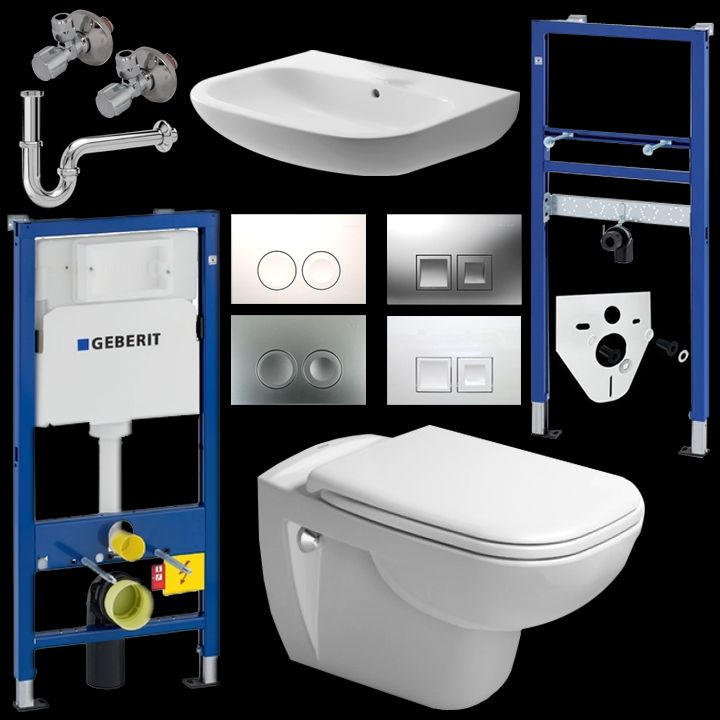

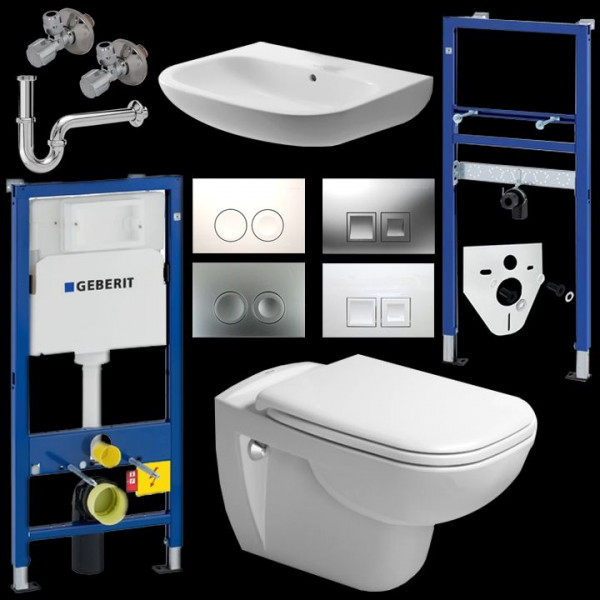

Komplettset Duravit D-Code WC u. Waschtisch inkl. Geberit Vorwandelemente m. Betätigungspl.

Lieferumfang:

• Duravit D-Code Wandtiefspül-WC
• Duravit D-Code WC-Sitz (laut Ihrer Auswahl)
• Geberit Duofix Basic Vorwandelement UP100
• Schallschutzset
• Geberit Delta Betätigungsplatte (laut Ihrer Auswahl)
• Geberit Duofix Basic Vorwandelement Waschtisch
• Duravit D-Code Waschtisch / Waschbecken (laut Ihrer Auswahl)
• Eckventil - Eckregulierventil 2 Stk.
• Röhrensifon

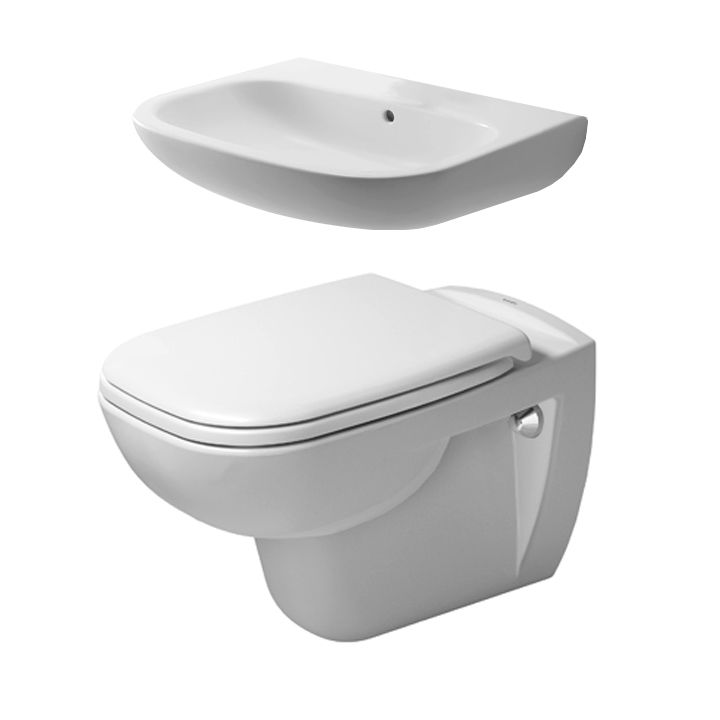

Wandtiefspül-WC:

• Tiefspül-WC wandhängend
• Design by sieger design
• Material: aus Sanitärkeramik
• Spülwasserbedarf: 4,5 Liter
• mit innen glasiertem Spülrand
• mit keramischem Spülwasserverteiler
• Bodenfreiheit 60/45 mm bei Einbauhöhe 400 mm
• Breite: 355 mm
• Ausladung: 545 mm
• Höhe: 355/340 mm
• Farbton: weiß
• Gewicht: 20 kg
• Artikel-Nr.: 2535090000

WC-Sitz:

• aus hochwertigem Kunststoff
• Scharniere aus Edelstahl
• ohne Absenkautomatik / SoftClose
• Design: by sieger design
• Farbton: weiß
• Gewicht: 2,64 kg
• Artikel.-Nr.: 0067310000

oder

• aus hochwertigem Kunststoff
• Kunststoffscharnieren
• mit Absenkautomatik / SoftClose
• Design: by sieger design
• Farbton: weiß
• Gewicht: 2,64 kg
• Artikel.-Nr.: 0067390000

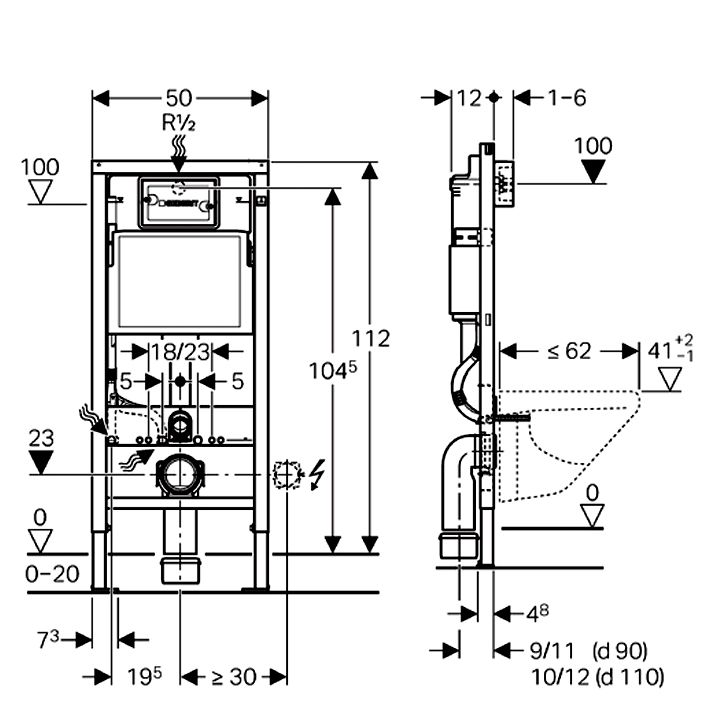

Vorwandelement:

• Eckventil R 1/2 (MeplaFix-fähig) mit Adapterring
• Bauschutz für Serviceöffnung aus Polystyrolschaum
• 2 x Distanzbolzen
• 2 x Wandanker
• Anschlussset für WC Ø 90 mm
• Anschlussbogen 90° aus PE-HD Ø 90 mm
• Übergangsmuffe aus PE-HD Ø 90 / 110 mm
• 2 x Schutzstopfen
• Traverse für Beplankungsauflage
• 2 x Gewindestangen M12

Verwendung:

• für Trockenbau
• zum Einbau in teil- oder raumhohe Vorwandinstallationen
• zum Einbau in raumhohe Installationswände
• für Wand-WCs mit Anschlussmaßen nach DIN EN 33:2011-11
• für Wand-WCs mit Ausladung bis 62 cm
• für 1-Mengen-, 2-Mengen- oder Spül-Stopp-Spülung
• für Fußbodenaufbauten 0 - 20 cm

Eigenschaften:

• selbsttragender Rahmen pulverbeschichtet
• Rahmen oben offen
• Rahmen mit Bohrlöchern Ø 9 mm für Befestigung im Holzständerbau
• Rahmen mit Aufnahmelöchern für Geberit Duofix Wandanker für Elemente mit Rahmen oben offen
• Rahmen vorbereitet für Abstützungen bei WC-Keramiken mit kleiner Auflagefläche
• Fußstützen verzinkt, verstellbar 0 - 20 cm
• Fußplatten aus Kunststoff, Tiefe passend zum Einbau in U-Profile UW 50
• Anschlussbogen werkzeuglos montierbar
• UP-Spülkästen mit Betätigung von vorne, schwitzwassergedämmt
• bei Werkseinstellung sofortiges Nachspülen möglich
• Wasseranschluss hinten oder oben mittig
• Ausgerüstet mit Leerrohr für Wasserzuleitung zum Anschluss von Geberit AquaClean Dusch-WCs

Technische Daten:

• Mindestfließdruck: 50 kPa
• max. Betriebstemperatur Wasser: 25 °C
• Spülmenge Werkseinstellung: 6 und 3 l
• Große Spülmenge Einstellbereich: 4,5 / 6 / 7,5 l
• Kleine Spülmenge Einstellbereich: 3 - 4 l
• Berechnungsdurchfluss: 0,12 l/s
• Artikel-Nr.: 458.103.00.1

Schallschutzset:

• für den Einbau zwischen Wand und WC bzw. Bidet
• Stärke: 4 mm
• Breite: 370 mm
• Höhe: 420 mm
• PE-Schaum
• feuchtigkeitsunempfindlich
• silikonverträglich
• FCKW-frei
• inkl. Montagezubehör (Schalldämmtüllen, Schalldämmringe und Unterlegscheiben)

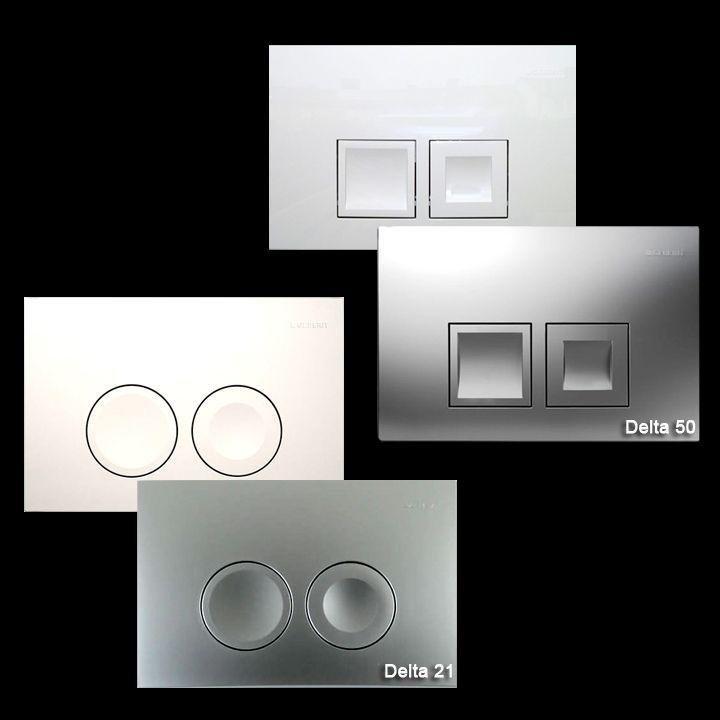

Betätigungsplatte:

• Delta 21 oder 35
• Befestigungsrahmen
• 2 Drückerstangen
• Befestigungsmaterial

Verwendung:

• Betätigung von vorne
• für Zweimengentechnik
• für Geberit UP-Spülkasten UP100 Geberit Duofix Basic

Technische Daten:

• Betätigungskraft: < 20 N
• Werkstoff: Kunststoff

Farbton:

• weiß-alpin
• seidenglanz-verchromt

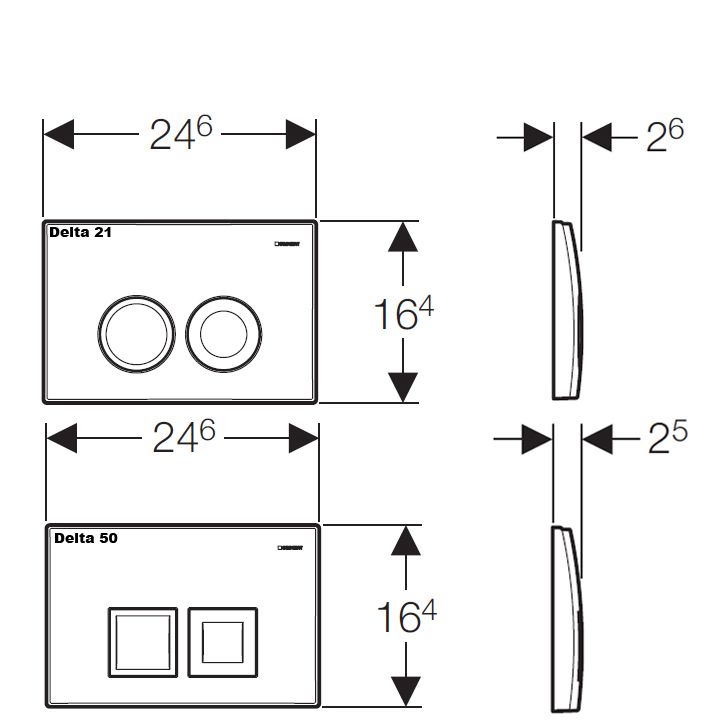

Abmessungen:

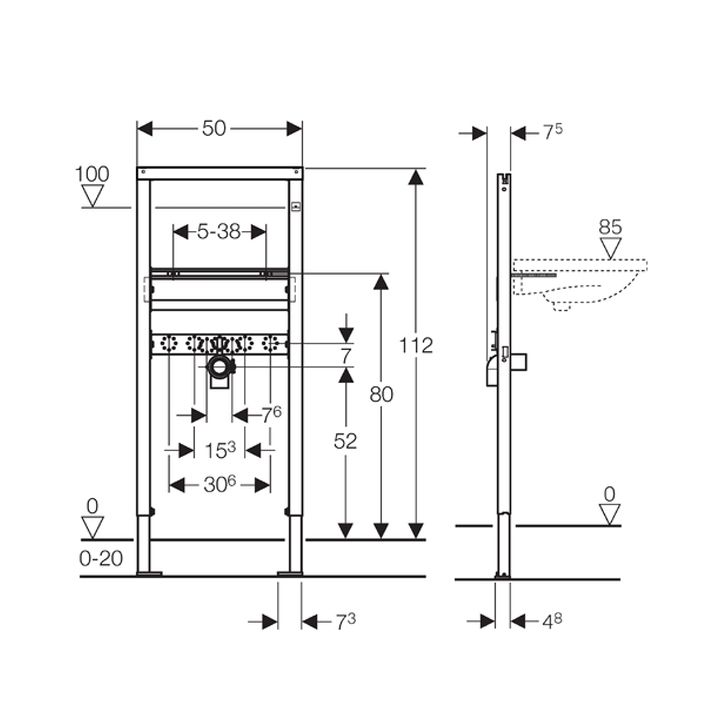

Vorwandelement Waschtisch:

• 2 Wandanker
• Anschlussbogen aus PE-HD Ø 50 mm
• Dichtung Ø 44 / 32 mm
• Traverse für Beplankungsauflage
• 2 Gewindestangen M10

Verwendungszwecke:

• für Trockenbau
• zum Einbau in teil- oder raumhohe Vorwandinstallationen
• zum Einbau in raumhohe Installationswände
• zur Montage von Waschtischen
• für Standarmaturen
• für Fußbodenaufbauten 0 - 20 cm

Eigenschaften:

• selbsttragender Rahmen pulverbeschichtet
• Rahmen oben offen
• Rahmen mit Bohrlöchern Ø 9 mm für Befestigung im Holzständerbau
• Rahmen mit Aufnahmelöchern für Geberit Duofix Wandanker für Elemente mit Rahmen oben offen
• Fußstützen verzinkt, verstellbar 0 - 20 cm
• Fußplatten aus Kunststoff, Tiefe passend zum Einbau in U-Profile UW 50
• Befestigungsabstand Waschtisch 5 - 38 cm
• Befestigung für Anschlussbogen höhenverstellbar und schallgedämmt
• Traverse Armatur höhen- und tiefenverstellbar
• Artikel-Nr.: 458.404.00.1

Waschtisch:

• Design by Sieger Design
• großes rechteckiges Becken mit runden Ecken
• Hahnlochbank mit Hahnloch
• für Einlocharmatur
• mit Überlauf
• Material: Sanitär Keramik
• Farbton: weiß

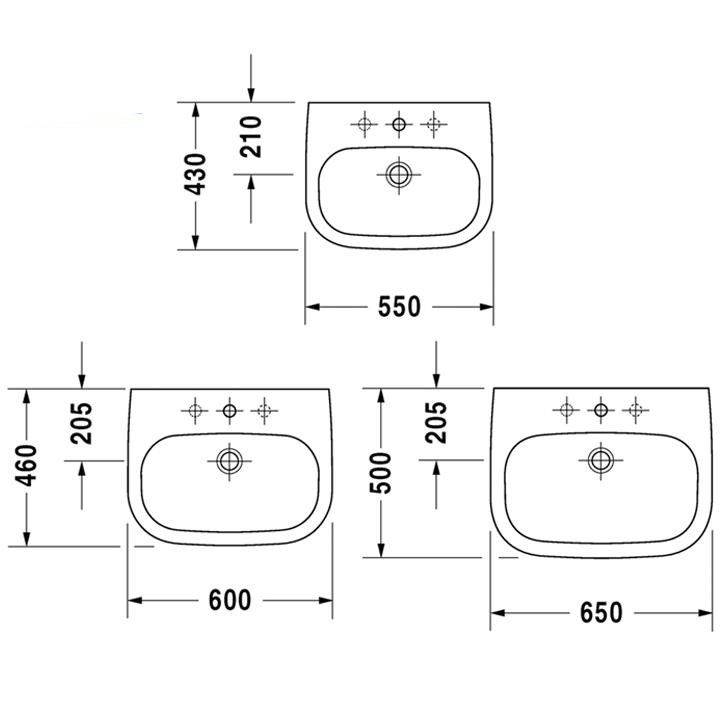

Abmessungen:

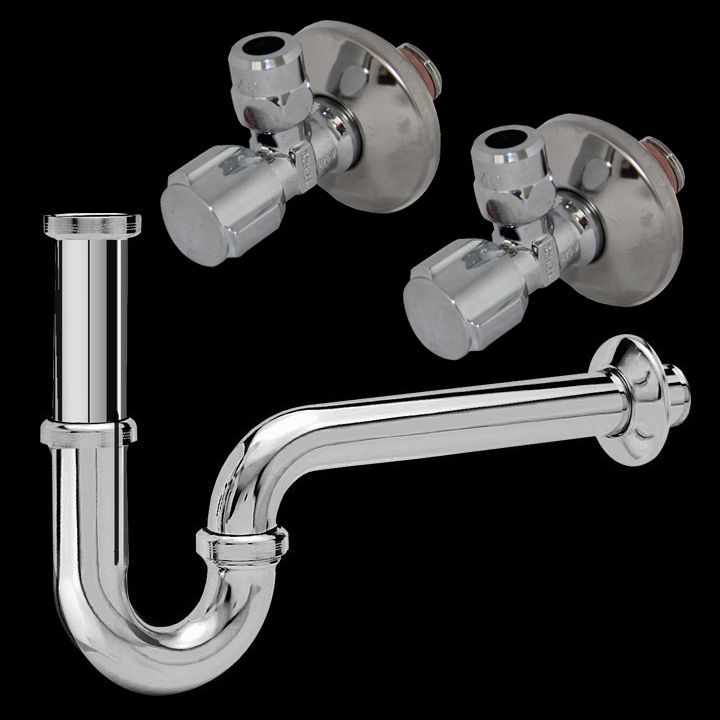

Eckventil - Eckregulierventil:

• Eckventil 1/2", verchromt
• Wandrosette, verchromt
• 1/2" AG selbstdichtend, Wandanschluss
• 3/8" AG mit Quetschverschraubung, Ø 10 mm, Abgang nach oben
• langlebiges Fettkammeroberteil
• inkl. Wandrosette
• Material: messing glanzverchromt
• DVGW zugelassen

Hinweis:

Das Eckventil besitzt ein selbstdichtendes Außengewinde mit Dichtungsring aus PTFE. Dieses Gewinde darf nicht mit zusätzlichen Dichtungsmaterialien (z.B. Teflonband oder Hanf) versehen werden!

Röhrensifon:

• Wandrohr: 165 mm
• Tauchrohr: 75 mm
• Rosette: Ø außen ca. 65 mm
• Sifonrohr: Ø außen 32 mm
• Anschluss-Gewinde: 1 1/4"
• Material: Messing verchromt
• Anwendung: geeignet für alle gängigen Wasch- und Spültische
