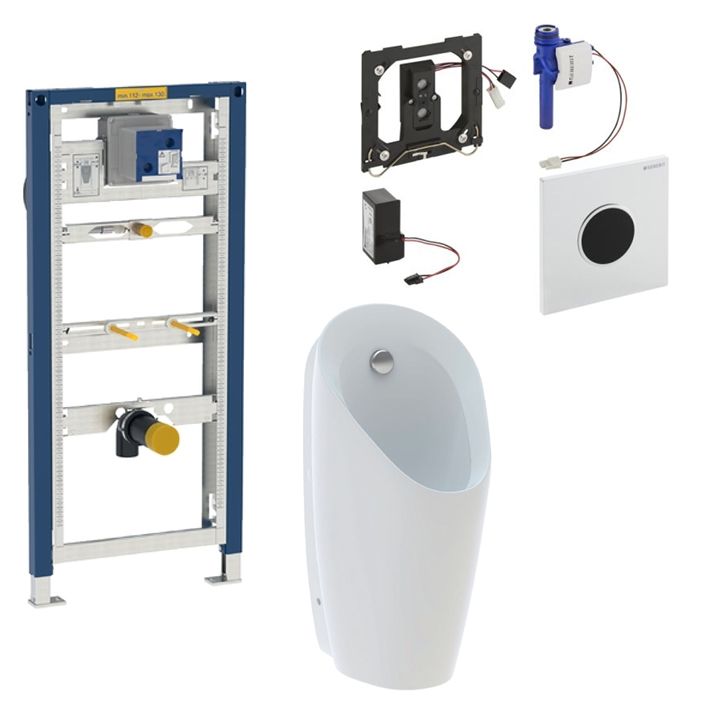

Geberit Urinalset Preda 116.070.00.1 inkl. Urinalsteuerung Typ 10 elektronisch mit Vorwandelement

Lieferumfang:

• Geberit Urinal System Preda
• Geberit Duofix Vorwandelement
• Geberit Urinalsteuerung Typ 10

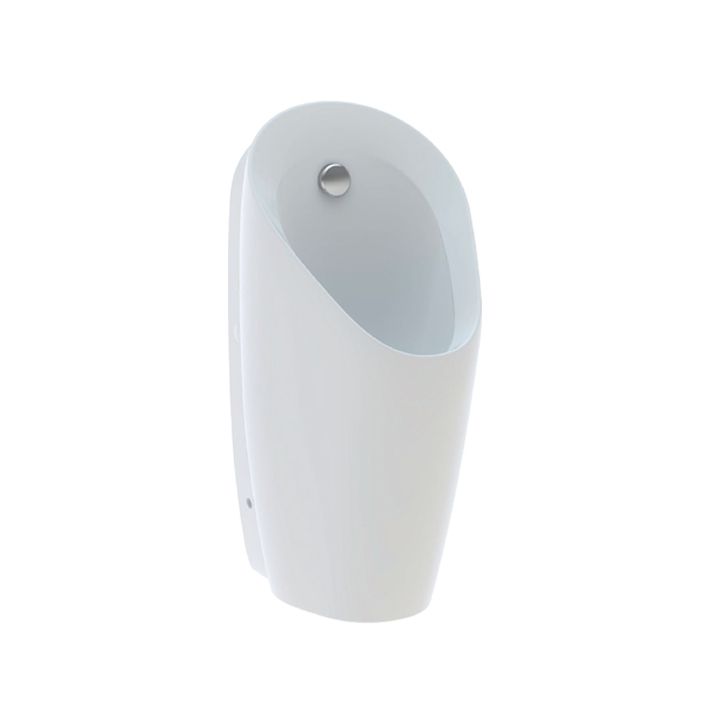

Urinal System:

• Urinalsiphon mit Absaugfunktion
• Ablaufdeckel
• Ablaufgarnitur
• Einlaufgarnitur

Beschreibung:

• Spülrandlos
• Wartungs- und reinigungsfreundlich
• Sprühkopf von vorne austauschbar, ohne Abnehmen der Keramik
• Siphon von oben austauschbar, ohne Abnehmen der Keramik
• Geruschsverschlussaufnahme werkzeuglos höhenverstellbar
• Reinigung des Entwässerungssystems ohne Abnehmen der Keramik
• Ausspülen der Urinalkeramik mit 0,5 l pro Spülung gewährleistet unter Einhaltung der EN 13407
• Wasserloser Betrieb möglich
• Farbton: weiß
• Artikel-Nr.: 116.070.00.1

Verwendungszwecke:

• zum Betrieb mit automatischer, wassersparender Spülung
• zum Anschließen an UP-Urinalsteuerungen
• für Geberit Installationselemente für Sprühkopf
• für Rohbauset, zu Geberit Urinalsteuerung, für Urinale Preda und Selva

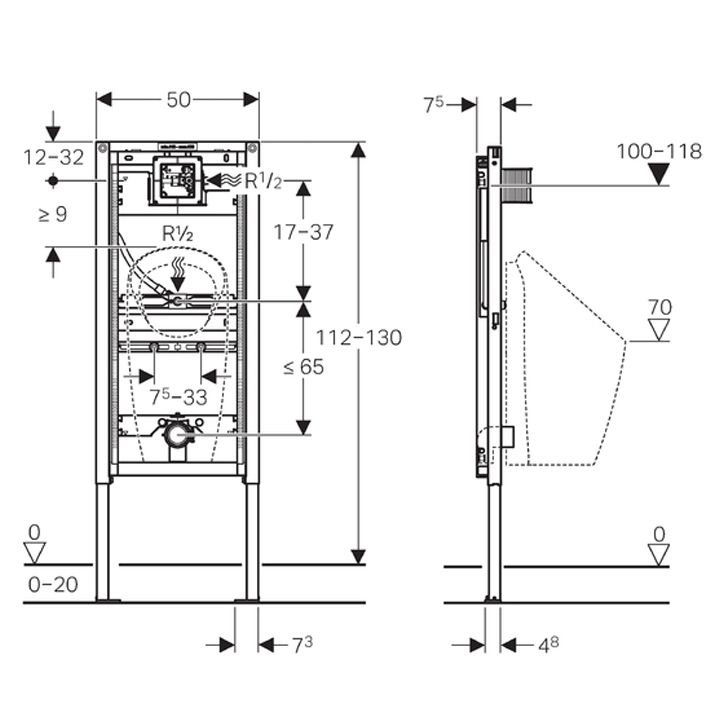

Vorwandelement:

• Anschlusswinkel R 1/2"
• Bauschutz mit Deckel
• Schutzstopfen
• Anschlussbogen aus PE-HD Ø 63 / 50 mm
• Schutzkappe
• Dichtung Ø 57 / 50 mm
• Urinalgeruchsverschluss Ø 50 mm mit Dichtung auf Urinal
• 2 Gewindestangen M8

Beschreibung:

• selbsttragender Rahmen pulverbeschichtet
• Rahmen mit Bohrlöchern Ø 9 mm für Befestigung im Holzständerbau
• Fußstützen verzinkt, verstellbar 0 - 20 cm
• Fußstützen mit Rutschhemmung
• Fußplatten drehbar, Tiefe passend zum Einbau in U-Profile UW 50 und UW 75 und Geberit Duofix Systemschienen
• Elementhöhe auf Urinal anpassbar, 112 - 130 cm
• Anschlusspositionen für Geberit Urinal Preda eingestellt
• universelles UP-Gehäuse für Geberit Urinalsteuerungen
• Anschlussklemme für Elektroanschluss im UP-Gehäuse
• Wasseranschluss rechts am UP-Gehäuse
• Wasseranschluss MeplaFix-fähig, werkzeuglos montierbar
• Absperrventil mit Drossel, vormontiert
• mit eingebautem Leerrohr zum Spülen der Leitung
• Bauschutz für Serviceöffnung 10,5 x 10,5 cm werkzeuglos ablängbar
• Spülschlauch biegbar, mit Führung zum Verhindern von stehendem Wasser
• Befestigung für Einlauf Rp 1/2" höhen- und seitenverstellbar
• Befestigung für Anschlussbogen höhenverstellbar und schallgedämmt
• Urinalbefestigungen M8 breiten- und höhenverstellbar
• Traversen mit Mittenmarkierung, werkzeuglos verstellbar
• Markierungen der Anschlusspositionen für Geberit Urinal Preda und Selva
• zusätzliche Befestigung für Urinal mit Zubehör möglich

Verwendungszwecke:

• für Trockenbau
• zum Einbau in teil- oder raumhohe Vorwandinstallationen
• zum Einbau in raumhohe Installationswände
• zum Einbau in teil- oder raumhohe Geberit Duofix Systemwände
• zur Montage von Urinalen
• für Geberit Urinale Preda
• für Geberit Urinale Selva
• zum Einbau von Geberit Urinalsteuerungen (ab Baujahr 2009)
• für Fußbodenaufbauten 0 - 20 cm

Technische Daten:

• Fließdruck: 100 - 800 kPa
• Prüfdruck Wasser max.: 1600 kPa
• Prüfdruck Luft / Inertgas max.: 300 kPa
• Betriebstemperatur Wasser max.: 30 °C
• Durchfluss bei 100 kPa ohne Durchflussbegrenzer: 0,3 l/s
• Durchfluss bei 100 kPa mit Durchflussbegrenzer: 024 l/s
• Artikel-Nr.: 111.676.00.1

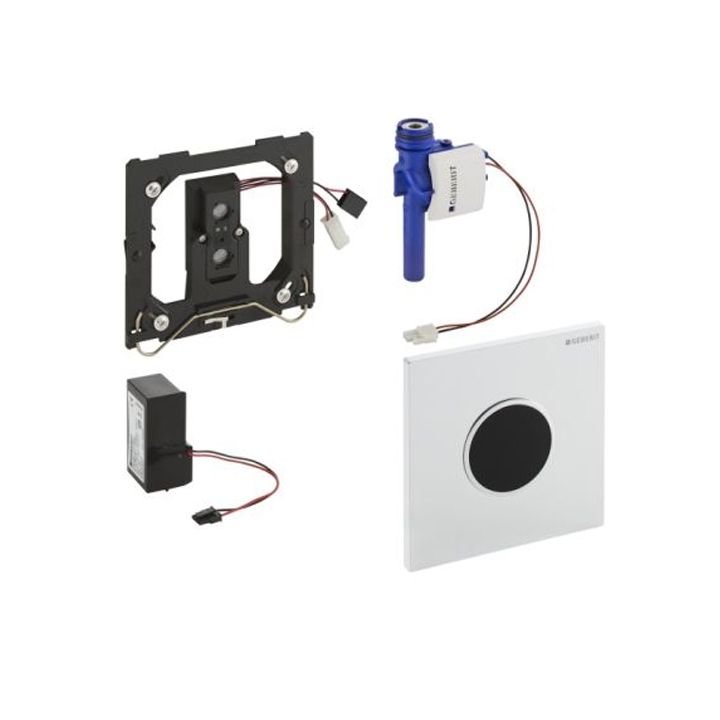

Urinalsteuerung:

• Abdeckplatte Typ 10 mit IR-Fenster
• Infrarotsteuerung, vormontiert auf Befestigungsrahmen
• Magnetventil
• Netzteil

Beschreibung:

• Abdeckplatte mit Sicherungsriegel
• sichere IR-Distanzerkennung
• Wasser sparender Hybridmodus einstellbar
• Spülzeit manuell einstellbar
• dynamische Spülzeitanpassung
• Vorspülung einstellbar
• auf Betrieb mit Deckelurinal umstellbar
• Stromversorgung durch Netzanschluss
• Netzteil mit LED-Anzeige
• Ventilschliessfunktion bei Netzausfall
• Funktionen mit Geberit Service-Handy einstellbar und abfragbar
• Spülauslösung über Geberit Clean-Handy deaktivierbar
• Spülmenge über Drosselschraube des Rohbausets bis auf 0,5 l pro Spülung reduzierbar
• Armaturengruppe II nach DIN 4109

Verwendung:

• zur automatischen Spülauslösung von Urinalen
• für Geberit Montageelemente für Urinal mit Betätigung von vorne
• zum Einbau in Rohbausets für Geberit Urinalsteuerungen (ab Baujahr 2009)

Technische Daten:

• Schutzart: IP45
• Nennspannung: 110 - 240 V AC
• Netzfrequenz: 50 - 60 Hz
• Betriebsspannung: 4,5 V DC
• Leistungsaufnahme: 0,5 W
• Fließdruck: 100 - 800 kPa
• Mindestfließdruck: 100 kPa
• max. Prüfdruck Wasser: 1600 kPa
• max. Prüfdruck Luft / Inertgas: 300 kPa
• Relative Luftfeuchte: 100 %
• max. Betriebstemperatur Wasser: 30 °C
• Durchfluss bei 100 kPa ohne Durchflussbegrenzer: 0,3 l/s
• Durchfluss bei 100 kPa mit Durchflussbegrenzer: 0,24 l/s
• Berechnungsdurchfluss: 0,3 l/s
• Intervallspülung Einstellbereich: 1 - 168 h
• Intervallspülung Werkseinstellung: 24 h
• Intervallspülzeit Einstellbereich: 3 - 180 s
• Verweilzeit Einstellbereich: 3 - 15 s
• Verweilzeit Werkseinstellung: 7 s
• Spülzeit Einstellbereich: 3 - 15 s
• Spülzeit Werkseinstellung: 4 s
• Werkstoff: Zinkdruckguss

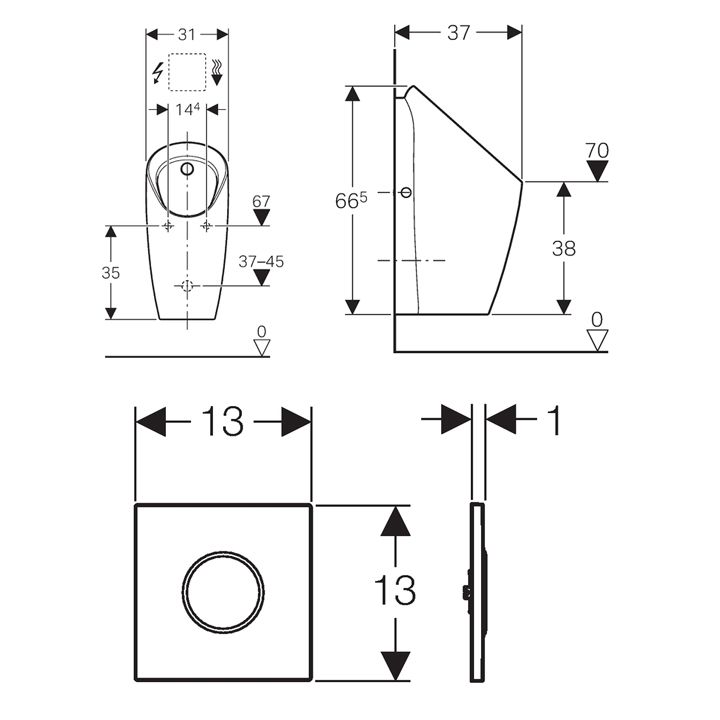

• Breite: 13 cm
• Höhe: 13 cm
• Tiefe: 1,0 cm
• Farbton: weiß / hochglanz-verchromt / weiß
• Artikel-Nr.: 116.025.KJ.1
