Komplett Set Geberit Duofix Basic mit Urinalsteuerung HyBasic berührungslos u. Ideal Standard Urinal
inkl. MwSt.
Paketversand (DE)
Versandkostenfreie Lieferung (DE)
Lieferzeit 1-5 Tage**
- Artikel-Nr.: 10009197
Produktinformationen "Komplett Set Geberit Duofix Basic mit Urinalsteuerung HyBasic berührungslos u. Ideal Standard Urinal"

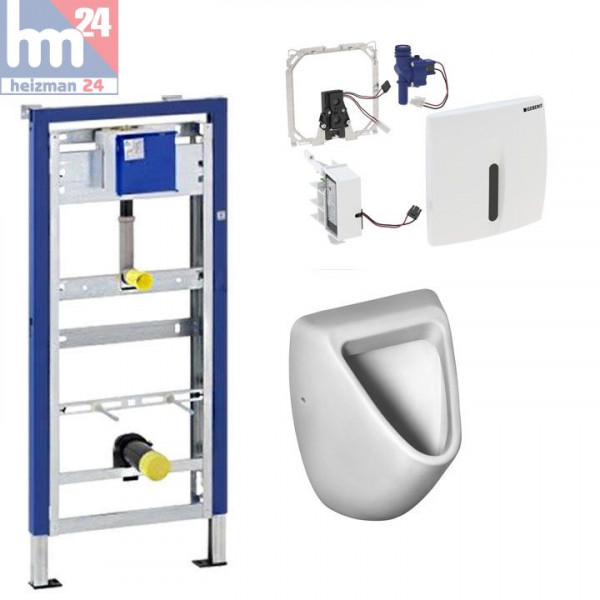

Lieferumfang:

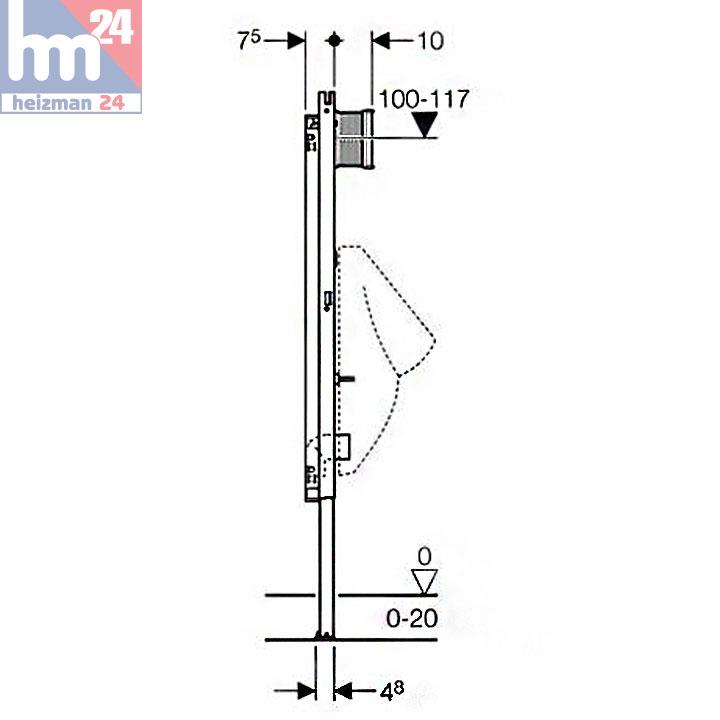

- Geberit Duofix Basic Urinal Universal (458603005)
- Geberit HyBasic Urinalsteuerung berührungslos (laut Ihrer Auswahl)
- Ideal Standard Eurovit Absaugeurinal (K553801)
Beschreibung:
- Universeller Wasseranschluss R 1/2" (MeplaFix fähig)
- Urinal-Anschlussgarnitur mit Absaugesiphon JetEX
- PE Abgangsbogen ø 50/63 mm
- PE Abgangsbogen, ø 50 mm
- Gummidichtung Ø 57/50
- 2 Gewindestangen M8 für Urinalbefestigung
- Traverse für Beplankungsauflage
- Bausatz für Vorwandmontage
- Befestigungsmaterial
- Zur Montage vor Massiv- oder Trockenbauwand
- Zum Einbau in raumhohe Installationswand
- Zum Einbau in teilhohe oder raumhohe Vorwandinstallation
- Zur Aufnahme der HyBasic Urinalsteuerung berührungslos ab Baujahr Juli 2013
- Zur Aufnahme der HyBasic Urinalsteuerung pneumatisch ab Baujahr Juli 2013
- Geeignet für Fußbodenaufbau 0 - 20 cm
Eigenschaften:
- Trockenbauelement
- Selbsttragend
- Rahmen pulverbeschichtet, Farbe Geberit blau
- Rahmen mit Löchern ø 9 mm für Befestigung im Holzständerbau
- Befestigung für Urinal mit Gewindestange M8, in Höhe und Abstand verstellbar
- Universal-Rohbauset mit Absperrventil
- Fußstützen mit cm-Raster-Markierung, verzinkt, höhenverstellbar
- Fußplatte drehbar, für den Einbau in UW50 und UW75 Profile
- Traverse für Beplankungsauflage aufsteckbar
- Befestigung für Abgangsbogen schallgedämmt und höhenverstellbar
- Befestigung für Einlauf ø 32 mm höhenverstellbar
- Bauschutz für Serviceöffnung werkzeuglos ablängbar
Geberit HyBasic Urinalsteuerung:
- Betätigungsplatte in weiss - alpin oder seidenglanz - chrom (laut Ihrer Auswahl)
- Abdeckplatte mit IR-Fenster
- Infrarotsteuerung, vormontiert auf Befestigungsrahmen
- Netzteil
- Magnetventil
- Befestigungsmaterial
- zur berührungslosen Spülauslösung von Urinalen
- zum Einbau in Duofix Basic Urinalelemente ab Juli 2013
Eigenschaften:
- Dynamische Spülzeitanpassung
- Vorspülung einstellbar
- Intervallspülung einstellbar
- Sichere IR-Distanzerkennung
- Einstell- und Abfragemöglichkeit über Geberit Service-Handy
- Einstellbar auf Betrieb mit Deckelurinal
- Abdeckplatte verschraubbar
- Abdeckplatte aus Kunststoff
Technische Daten:
- Nennspannung: 110 - 240 V AC
- Netzfrequenz: 50 - 60 HZ
- Leistungsaufnahme: < 0,5 W
- Betriebsspannung: 4,5 V DC
- Schutzart: IP 45
- Betriebsdruck: 1 - 8 bar
- max.Betriebstemperatur Wasser: 30°C
- Spülzeit Werkeinstellung: 4 s
- Spülzeit Einstellbereich: 3 - 15 s
- Verweilzeit Werkeinstellung: 7 s
- Berechnungsdurchfluss: 0,3 l/s
- Breite: 160 mm
- Länge: 160 mm
- Tiefe: 25 mm

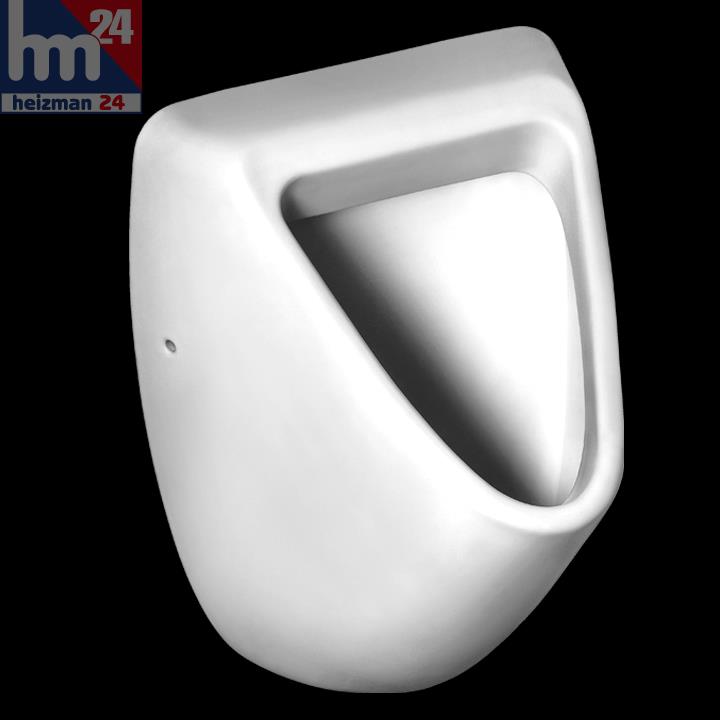

- Absaugeurinal
- Material: Kristallporzellan
- Einlauf: hinten
- Abgang: Ablauf verdeckt oder Ablauf senkrecht nach unten
- Spülstrom: ca. 0,3 - 0,7 l/sek.
- Wassermenge: mind. 2 l pro Spülung
- Befestigung: inklusive TT0257919
- Norm: DIN EN 13407 CL1 - I - 2C, DIN EN 80

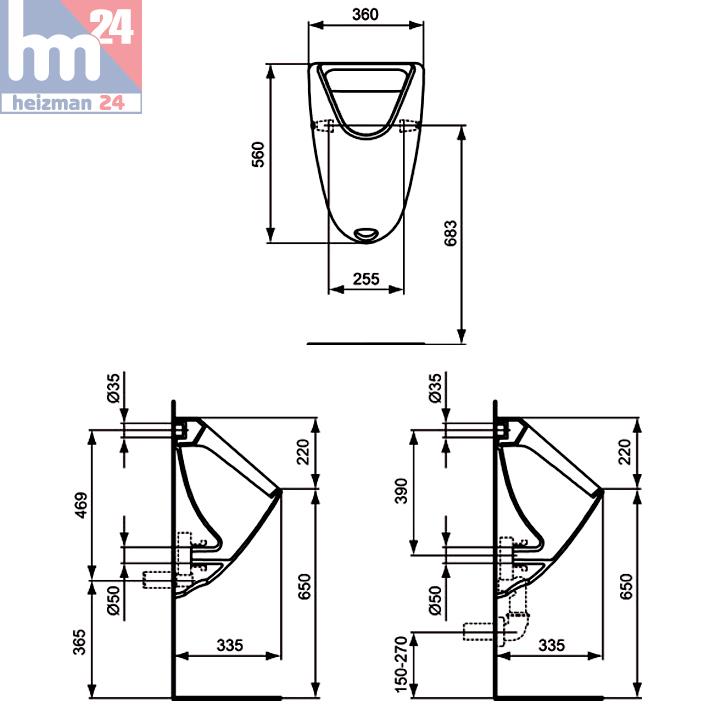

- Gesamte Breite: 360 mm
- Gesamte Ausladung: 335 mm
- Gesamte Höhe: 560 mm
- Abstand Mitte Ein- / Auslauf: 428 mm
- Farbe: weiß alpin
- Gewicht (kg): 12,5
- Hersteller: Ideal Standard
- Serie: Eurovit
- Artikel-Nr. K553801
Herstellerinformationen:
Geberit Vertriebs GmbH
Theuerbachstraße 1
88630 Pfullendorf
Deutschland
E-Mail: sales.de@geberit.com
