Komplettset Gustavsberg Saval 2.0 Urinal inkl. Geberit HyBasic Urinalsteuerung u. Duofix Basic
inkl. MwSt.
Paketversand (DE)
Versandkostenfreie Lieferung (DE)
Lieferzeit 1-5 Tage**
- Artikel-Nr.: 10009182
Produktinformationen "Komplettset Gustavsberg Saval 2.0 Urinal inkl. Geberit HyBasic Urinalsteuerung u. Duofix Basic"

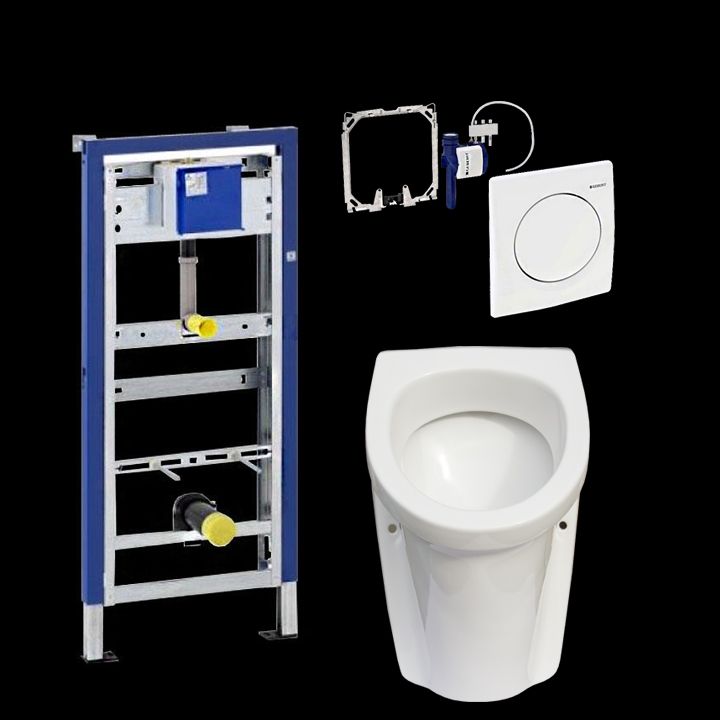

Lieferumfang:
- Gustavsberg Urinal Saval 2.0
- Geberit Duofix Basic Urinal
- Geberit HyBasic Urinalsteuerung (laut Ihrer Auswahl)

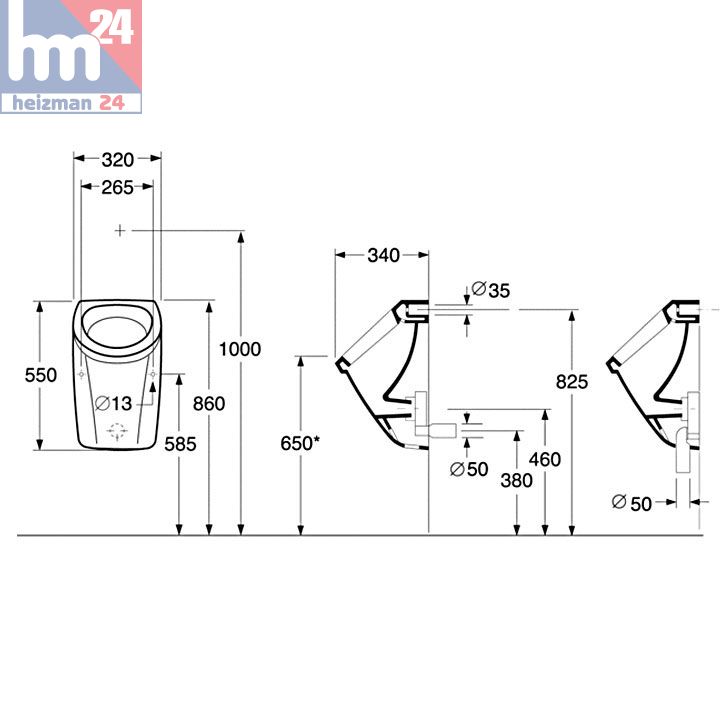

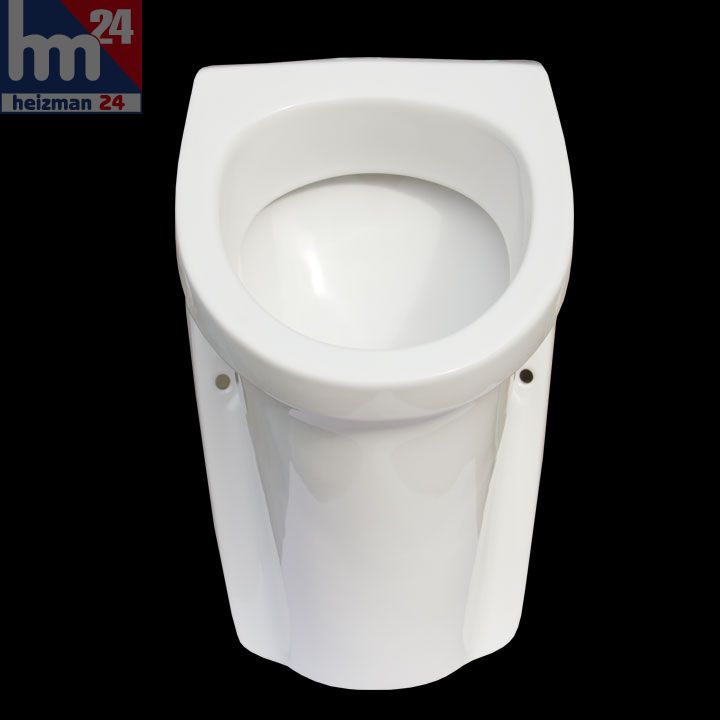

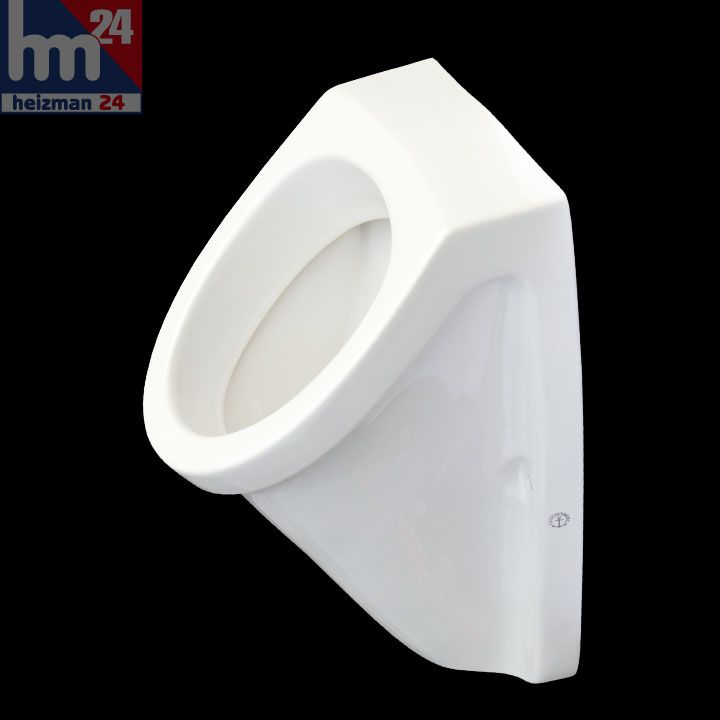

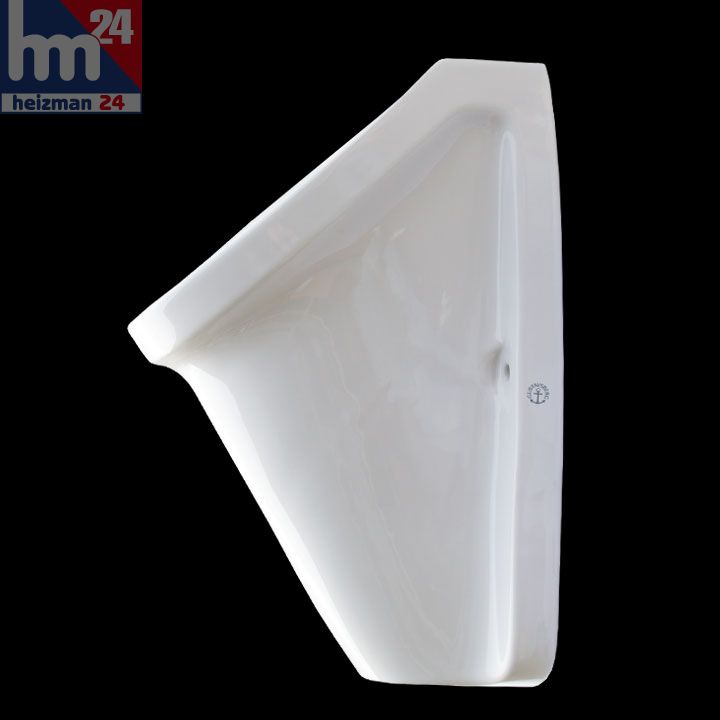

Urinal:
- wandhängend
- Zulauf: von hinten
- Abgang: waagerecht oder senkrecht
- Ausladung: 340 mm
- Abstand Befestigungslöcher: 265 mm
- Farbton: weiß
- Material: Keramik
- Serie: Saval 2.0
- Hersteller: Gustavsvberg
- Artikel-Nr.: 7G510001

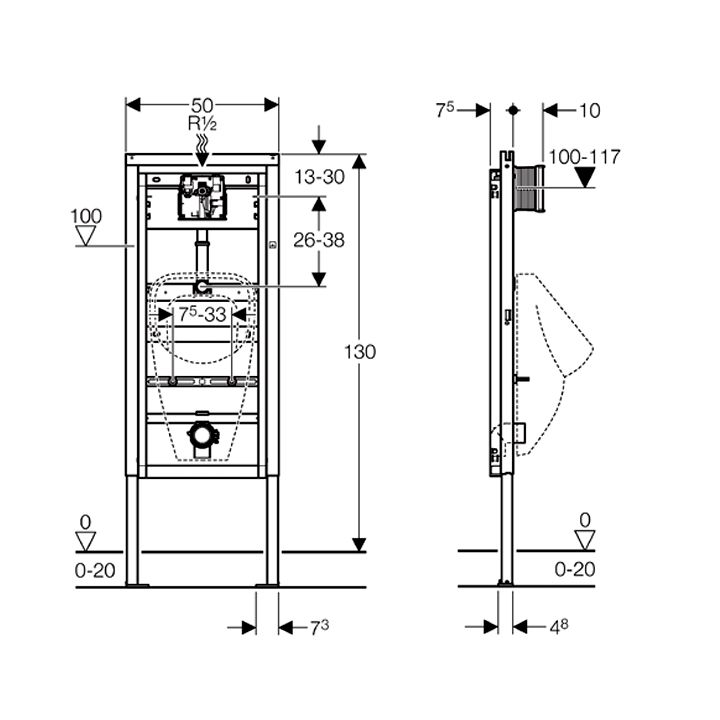

Vorwandelement:
- Universeller Wasseranschluss R 1/2" (MeplaFix fähig)
- Urinal-Anschlussgarnitur mit Absaugesiphon JetEX
- PE Abgangsbogen ø 50/63 mm
- PE Abgangsbogen, ø 50 mm
- Gummidichtung Ø 57/50
- 2 Gewindestangen M8 für Urinalbefestigung
- Traverse für Beplankungsauflage
- Bausatz für Vorwandmontage
- Befestigungsmaterial
Verwendung:
- zur Montage vor Massiv- oder Trockenbauwand
- zum Einbau in raumhohe Installationswand
- zum Einbau in teilhohe oder raumhohe Vorwandinstallation
- zur Aufnahme der HyBasic Urinalsteuerung berührungslos ab Baujahr Juli 2013
- zur Aufnahme der HyBasic Urinalsteuerung pneumatisch ab Baujahr Juli 2013
- geeignet für Fußbodenaufbau 0 - 20 cm
Eigenschaften:
- Trockenbauelement
- Selbsttragend
- Rahmen pulverbeschichtet, Farbe Geberit blau
- Rahmen mit Löchern ø 9 mm für Befestigung im Holzständerbau
- Befestigung für Urinal mit Gewindestange M8, in Höhe und Abstand verstellbar
- Universal-Rohbauset mit Absperrventil
- Fußstützen mit cm-Raster-Markierung, verzinkt, höhenverstellbar
- Fußplatte drehbar, für den Einbau in UW50 und UW75 Profile
- Traverse für Beplankungsauflage aufsteckbar
- Befestigung für Abgangsbogen schallgedämmt und höhenverstellbar
- Befestigung für Einlauf ø 32 mm höhenverstellbar
- Bauschutz für Serviceöffnung werkzeuglos ablängbar
- Artikel-Nr.: 458.603.00.5

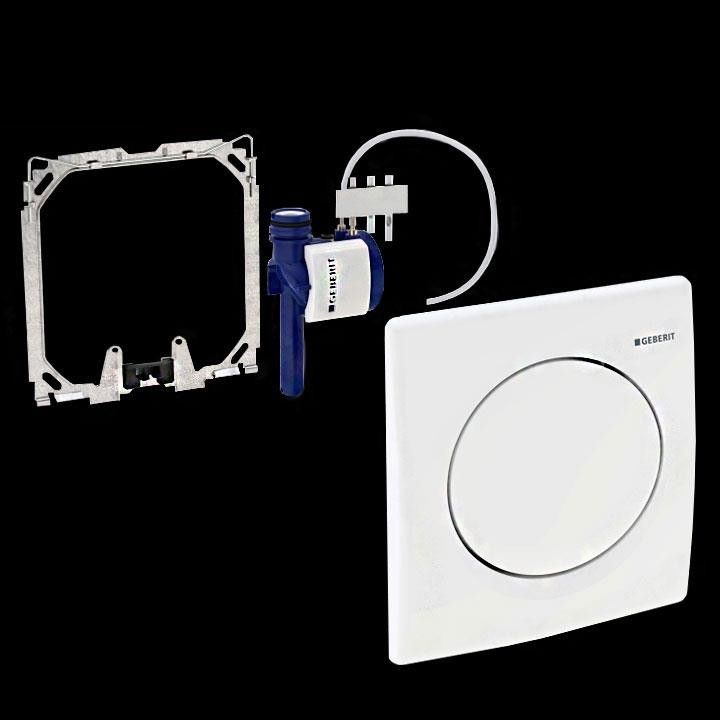

Urinalsteuerung:
- Betätigungsplatte
- Pneumatiksteuerung, vormontiert auf Befestigungsrahmen
- Pneumatikventil
- Befestigungsmaterial
Verwendung:
- zur manuellen Spülauslösung von Urinalen
- zum Einbau in Duofix Basic Urinalelemente ab Juli 2013
Eigenschaften:
- Spülauslösung über Betätigungsplatte
- Spülzeit einstellbar
- Abdeckplatte verschraubbar
- Abdeckplatte aus Kunststoff

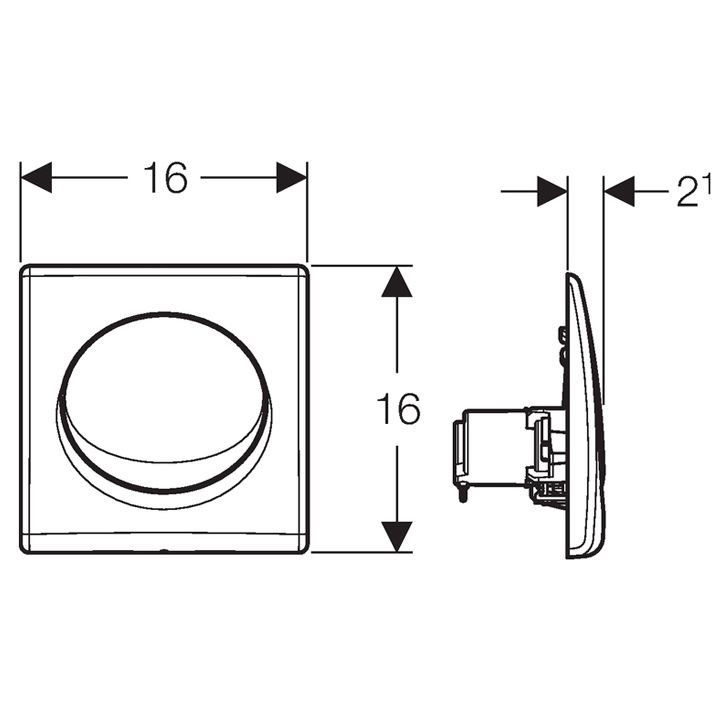

Technische Daten:
- Betriebsdruck: 1 - 8 bar
- max.Betriebstemperatur Wasser: 30°C
- Spülzeit Einstellbereich: 4/8/12 s
- Berechnungsdurchfluss: 0,3 l/s
- Breite: 160 mm
- Länge: 160 mm
- Tiefe: 21 mm
Farbton:
- weiß-alpin 115.820.11.5
- seidenglanz-chrom 115.820.46.5
Herstellerinformationen:
Villeroy & Boch Gustavsberg AB
Odelbergs väg 11
134 40 Gustavsberg
Schweden
